应用背景

电压互感器（PT）由于涡流损耗等原因，会产生局部过热，极端情况下二次侧短路会使二次线圈产生很大短路电流，温度急剧升高，烧损电压互感器线圈，以至会引起一、二次侧击穿甚至爆炸，使有关保护误动作，直接威胁变电站的安全运行。因此，有必要对电压互感器表面温度进行实时监测，分析、辅助判断互感器运行状况，当存在安全隐患时及时准确发出报警信号，对于保证变电站安全运行具有重大意义。

系统功能

• 实时监测、集中显示PT表面最高温度；

• 具有可任意设置的多级报警和温升速率(ROC)预警功能；

• 测温响应速度快，可实现多级报警和温升速率报警，报警值灵活可调，当存在安全隐患时及时、准确发出预警信号；

• 多种报警信号输出，可与FAS或BAS系统相连，实现预警功能，可短信发送报警信息；

• 具有数据存储、查询、报表打印功能，可实现故障应急辅助决策；

• 完善的分级报警查询功能，可按报警时间、级别、区域分类查询；

• 具有网络接口，数据上传至监控中心，可以集中监控、远程访问。

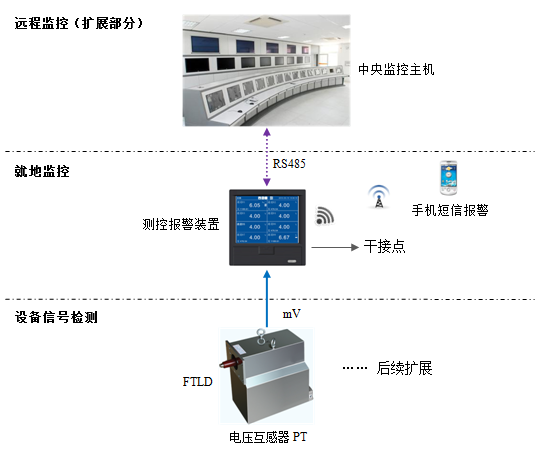

系统结构

PT表面紧贴热点探测器监测其表面温度，输出的信号直接连接系统控制主机，实现对PT实时温度监测。系统分级监控与管理，相对独立，其运行状况不会影响地铁其它系统的运行，提供干接点、声光、手机短信报警等多种报警信号输出，当存在安全隐患时及时、准确发出预警信号。

系统优势

• 无盲点监测，可实时显示监测沿线的最高温度；


• 探测器本质安全，防湿防潮，耐高压耐高低温，抗电磁干扰，使用寿命长；

• 可分区域灵活布设,系统结构简单、安装方便、免维护；

• 无需现场标定，报警温度不受环境温度影响；

• 模块化结构，兼容性、扩展性强，人机界面友好，操作简便；

• 实现无人值守，远程监控，手机短信报警功能，可通过手机查询现场监控区。
