应用背景

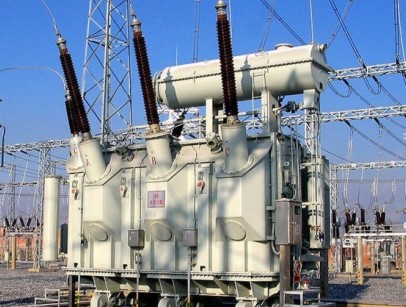

电力变压器是电力系统中不可缺少的重要部件，一旦发生故障，将导致整个区域内的电力网瘫痪。变压器发热是变压器的损耗所引起的，包括涡流损耗、磁滞损耗、电阻损耗，表现为变压器的铁芯和线圈发热。当变压器故障时，其绕组也会发生温度异常，导致铁芯发热，使变压器温度升高，局部过热；如果变压器持续在高温状态下运行，其使用寿命将大大降低或发生重大事故。因此需要监测变压器温度，以分析变压器运行状况，执行相关保护动作，如启动喷淋等等。

系统功能

• 实时监测、集中显示变压器表面最高温度；

• 具有可任意设置的多级报警和温升速率(ROC)预警功能；

• 分区铺设，准确定位，快速查找隐患位置；

• 多种报警信号输出，可与DCS或消防报警系统相连，实现预警功能；

• 具有数据存储、查询、报表打印功能，可实现故障应急辅助决策；

• 具有网络接口，可以集中监控、远程访问；

• 可集成火灾报警系统等其它安防系统，便于用户集中管理。

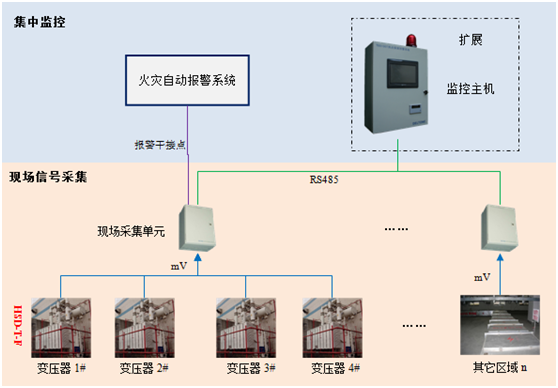

系统结构

将HSD-T热点探测器用专用磁铁固定缠绕在变压器表面，以环状敷设（或根据变压器的凹槽结构，将HSD-T热点探测用专用磁铁吸附于变压器壳体凹槽内，以美化安装结果），实时监控、集中显示变压器各个区域温度，以防止事故发生。

系统优势

• 无盲点监测，可实时显示监测沿线的最高温度，监测温度范围-40℃～260℃；

• 测温响应速度快，可实现多级报警和温升速率报警，报警值灵活可调；

• 探测器本质安全，耐高低温，坚固耐用，使用寿命长；

• 系统结构简单，安装方便，免维护；

• 无需现场标定，稳定可靠，无误报；

• 模块化结构，兼容性、扩展性强，人机界面友好，操作简便。
