HSD-T热点探测器是新一代线型感温探测器,它结合了热电偶和线型感温探测器的性能特点。
HSD-T热点探测器与普通热电偶一样,利用热电效应原理,在探测器沿线的热点位置产生毫伏信号,通过对毫伏信号的处理,得出热点温度、位置、受热区域大小等,为过热和早期火灾提供预警。
热电偶的热电效应原理:1821年,由德国科学家Seebeck发现,将两种不同材质的导体A和B,首尾焊接起来,构成一个闭合回路。当导体A和B的两个焊接点之间存在温差时,两者之间便产生热电势,这种现象称为热电效应。
热电效应原理
热电效应产生的热电势的大小只与导体两端接点的温度有关,热电偶就是利用这一原理来工作的。普通热电偶的一对导线的一端焊接在一起,形成固定的测量结点,另外一端通过补偿导线将信号接入到温度仪表,当热电偶的测量结点受热时,热电偶输出与测量结点受热温度相对应的毫伏信号,通过对毫伏信号进行采集计算,即可以得出测量结点的温度。

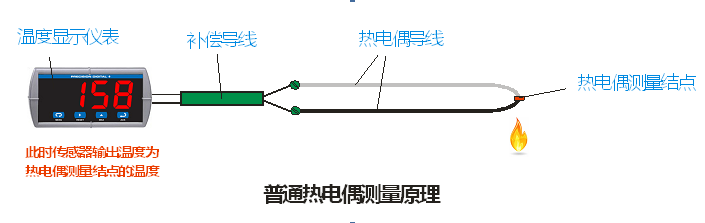

热电偶测量原理
HSD-T线型热点探测器与热电偶一样,也有一对热点偶导线,热电偶导线间填充有负温度系数(NTC)热敏材料,NTC材料特性是常温时呈高阻,受热时呈低阻,温度升高,阻值下降。
热点探测器的一对热电偶导线没有焊接在一起,当在探测器沿线某点受热时,该点位置的NTC材料相对探测器沿线其他区域的阻值急剧降低,从而形成一个“虚拟测量结点”,其作用与普通热电偶的测量结点一样,“虚拟测量结点”产生与该点受热温度相对应的毫伏信号。通过对该毫伏信号进行处理,就可得出受热点的温度、位置、受热区域大小等信息。

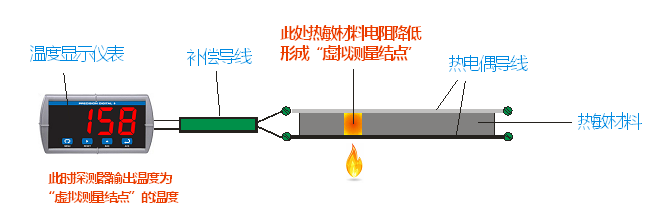

HSD-T线型热点探测器“虚拟测量结点”的形成
HSD-T线型热点探测器与热电偶不一样的地方是普通热电偶的测量结点是固定的,而HSD-T线型热点探测器的“虚拟测量结点”是不固定的。“虚拟测量结点”始终跟随着探测器沿线的最高温度。

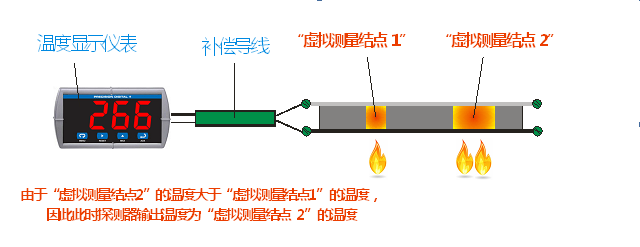

HSD-T线型热点探测器“虚拟测量结点”不固定
