热偶型测温电缆与普通热电偶一样，利用的均是热电效应原理，测温电缆受热自发产生与温度对应的毫伏信号。

热偶型测温电缆与普通热电偶不同的是，普通热电偶的“热接点”是焊接固定的，而热偶型测温电缆的“热接点”是不固定的，热接点始终跟随着测温电缆沿线的最高温度。

普通热电偶的二根导线一端是焊接在一起的，形成固定的“热接点”，另外一端通过补偿导线将信号接入到温度仪表，就可以显示出“热接点”的温度。

而热偶型测温电缆的“热接点”是不固定的，它的两根热电偶导线没有焊接在一起，热点偶导线中间填充一种负温度系数（NTC）热敏材料，它的特性是常温时呈高阻，受热时呈低阻，温度升高，阻值下降。在某点受热时形成一个“临时热接点”，其作用与普通热电偶焊接在一起的“固定热接点”相同。

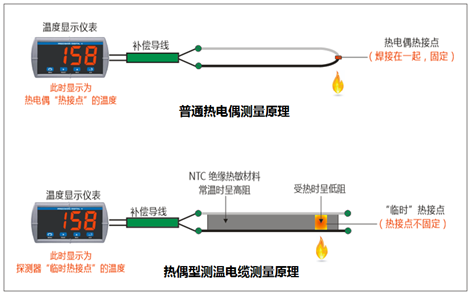

热偶型测温电缆与普通热电偶的测量原理区别

热偶型测温电缆测温原理

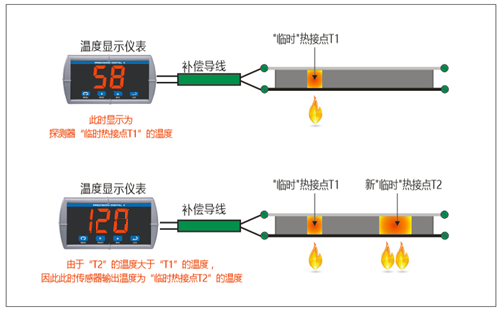

当热偶型测温电缆上任何一点（T1）的温度高于其它部分的温度时，该处的热电偶导线之间的绝缘电阻（R）降低,从而出现“临时”热接点，温控仪显示的是T1点的温度58℃。

当热偶型测温电缆上另外一点（T2）的温度高于（T1）点时，该处的热电偶导线之间的绝缘电阻会变的更低，从而出现新的“临时”热接点，温控仪显示的是T2点的温度120℃。

从热偶型测温电缆的原理可以看出，热偶型测温电缆它的热接点不固定，始终与测温线缆最高温度点的温度相对应。因此，热偶型测温电缆又称为“寻热”热电偶。

（1）热偶型测温电缆主要技术参数

（2）探测器信号采集单元

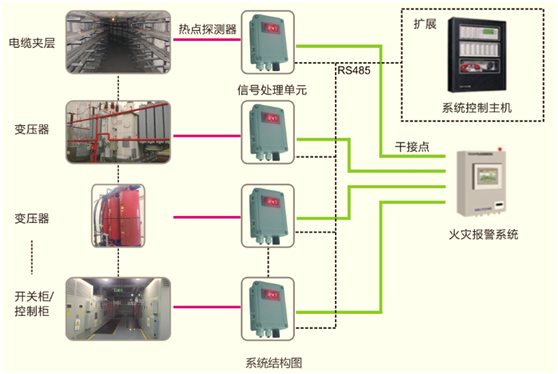

探测器信号采集单元可实时显示探测器输出的沿线最高温度，指示报警状态，输出报警信号，并可通过RS-485现场总线将各种信号传输到后台，可直接输出干接点信号与FAS系统连接。

信号采集单元主要技术参数：

（3）补偿导线主要技术参数

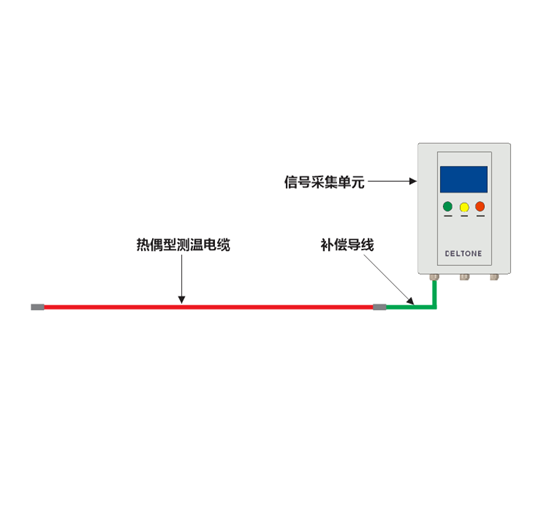

补偿导线用于将热偶型测温电缆信号延伸接入到信号采集单元

1. 1)       无盲区、实时监测和显示各被监测区域最高温度；

2. 2)       具有多级报警和温升速率（ROC）预警功能，各监测区域报警值可单独、灵活调整；

3. 3)       根据监控区域大小，可灵活选择探测器长度，分区铺设，定位准确，快速查找隐患位置；

4. 4)       测温报警性能不受外界环境温度和使用时间影响，无需标定，稳定可靠，无误报；

5. 5)       多种报警及信号输出接口（干接点、无线、总线等接口输出），且报警后可重复多次使用；

6. 6)       系统安装简单，拆卸方便，运行维护费用低；

7. 7)       使用寿命长：探测器弯曲性好、抗拉性强、防湿防潮、耐腐蚀、耐高低温、抗老化、抗电磁干扰，能够在等恶劣环境下期运行，正常使用寿命大于10年；

8. 8)       系统组网灵活、兼容性、扩展性强：模块化结构，多种信号输出接口，既可单独使用，也可组装大型温度监控预警系统，与FAS、BAS以及DCS等系统相连简单便捷；

9. 9)       测温报警范围宽：探测器可在-40℃～+260℃范围内进行温度监测和报警；

10. 10)   本质安全：探测器无需外加电源，自动产生mV信号，本质安全，可直接用于危险区域。

轨道交通：各类电缆、变压器、电控柜、机房等

电力电网：各类电缆、变压器、输煤皮带、油装置、电控柜、机房等;

石油石化：油罐、气罐、输油管道、各类电缆;

煤 化 工：输煤皮带、各类电缆、变压器、储罐；

其他：隧道、机场、船舶、机车、危险品仓库、库区、机房基站;
